Características y Funcionalidades

Interfaz de Usuario ​​​

• Las principales características que distinguen esta herramienta de las demás son:

  • realización de conexiones atornilladas o soldadas

  • realización de conexiones simples (single-sided) o dobles (double-sided)

  • fácil y rápida definición de conexiones a partir de una extensa biblioteca de perfiles, materiales y tornillos

  • interacción gráfica user friendly con vista 3D para mejor visualización de la conexión y sus componentes, con posibilidad de edición en este mismo ambiente

  • número ilimitado de combinaciones de cargas

• Extensa biblioteca de perfiles y tipos de conexión, permitiendo al ingeniero una mayor libertad de elección

• Permite optimizar las dimensiones de cada componente individual, obteniendo así conexiones más leves y más económicas

• Normas y reglamentos para dimensionamiento:

  • Eurocódigo 3 Parte 1-8

  • Normativa india (IS800)

  • Normativa americana AISC (LRFD, ASD)

​

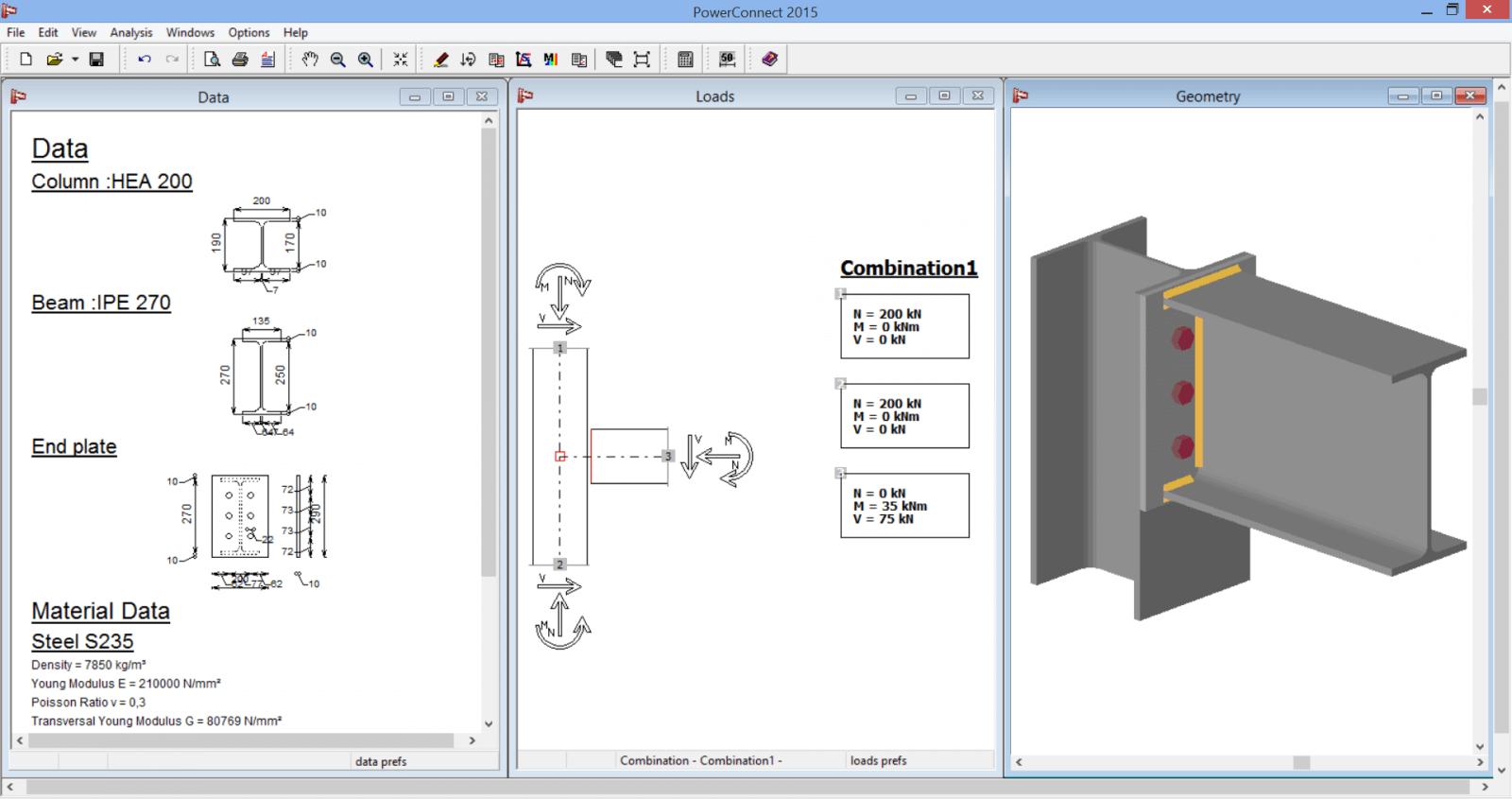

Interfaz de usuario

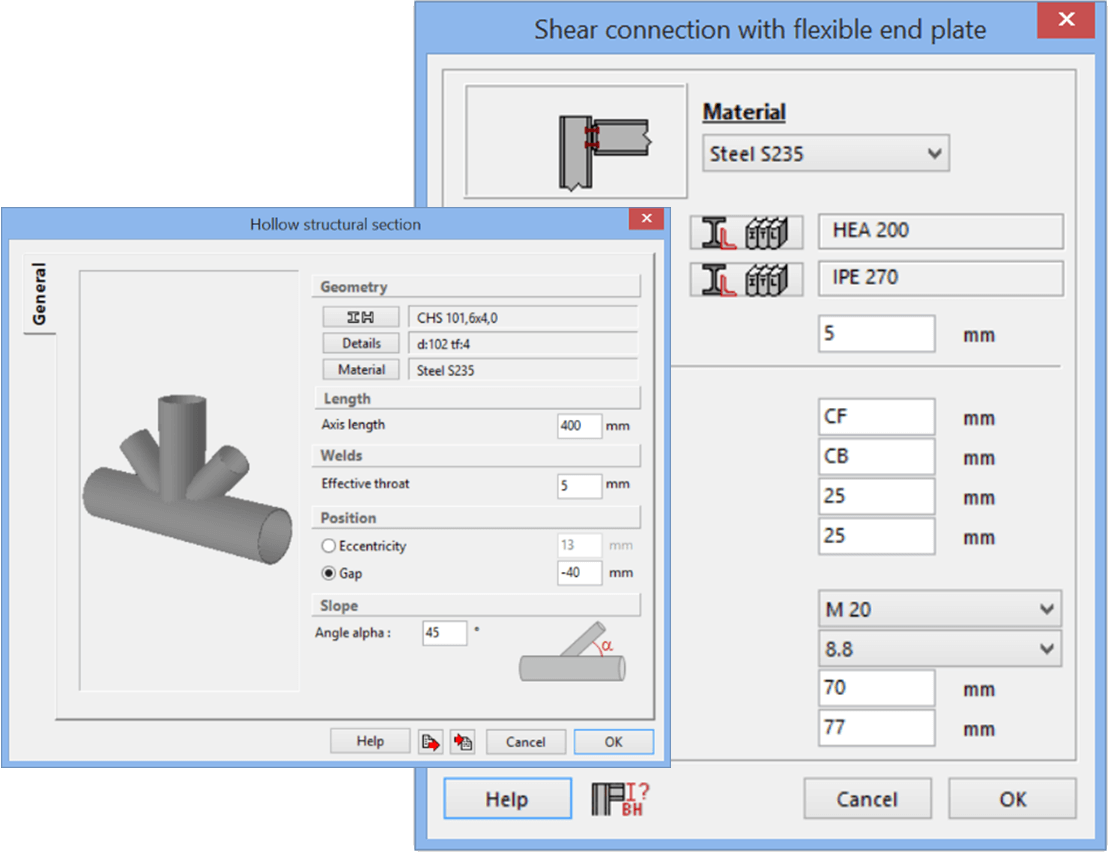

Definición de las secciones

Tipos de Conexiones ​

• Conexiones con y sin transmisión de momento flector en perfiles I o H:

  • conexiones atornilladas o soldadas

  • conexión viga-pilar, viga-pilar-viga, viga-viga y conexiones a la cimentación

  • posibilidad de utilizar angulares como elementos de conexión

  • posibilidad de escoger diversos tipos de refuerzos en las almas y/o alas de las vigas y pilares

  • a nivel de las cimentaciones, existe la posibilidad de considerar pernos de anclaje (pretensados o no) y pernos para resistencia al cortante (shear lug)

  • cálculo automático de la longitud de las soldaduras

  • consideración de la capa de grout en el cálculo de la resistencia de la cimentación

  • optimización del posicionamiento de los tornillos de acuerdo con el Eurocódigo 3

  • cálculo de la resistencia de la conexión (momento, cortante, y compresión/tensión)

  • identificación, en código de colores, de los elementos sobre e sub dimensionados, indicando la ratio entre esfuerzos actuantes y resistentes

  • creación de conexiones en uniones de pilares y vigas

  • posibilidad de crear chapas de base excéntricas al pilar

• Conexiones en perfiles de sección hueca, circulares y rectangulares:

  • análisis de conexiones del tipo T, Y, DY, X, K, N, KT y DK

  • cálculo de la resistencia al esfuerzo axial y a momentos flectores, fuera y dentro del plano

  • consideración de excentricidades en las conexiones

• Posibilidad de escoger la categoría de la conexión para verificación de la resistencia al cortante

• Consideración de inclinación en elementos a conectar

• Cálculo de la rigidez de la conexión (diagrama Momento-Curvatura)

• Consideración de arriostramientos

• Creación de vistas planificadas incluyendo anotaciones

• Posibilidad de exportación para AutoCAD en formato DXF

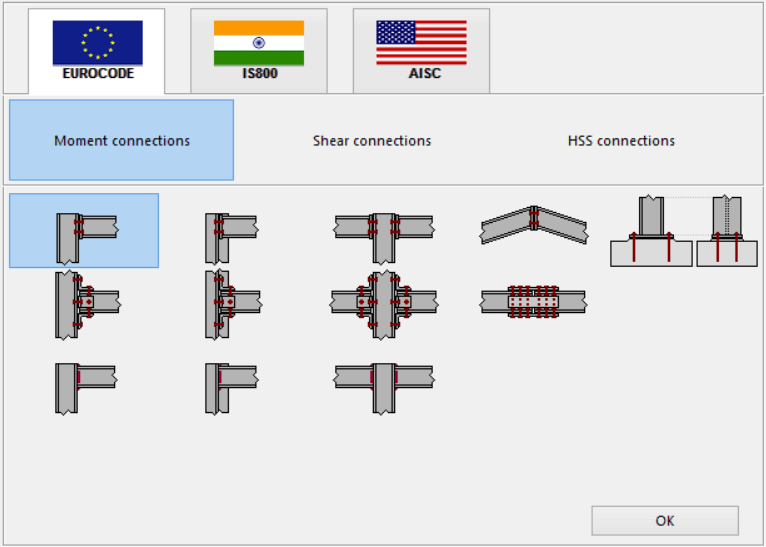

Ejemplos de conexiones posibles



Reportes de Cálculo ​

• Creación automática de informes y vista previa

• Visualización de los resultados a partir de la interfaz del programa o a través del informe de cálculo:

• Verificación de los tornillos

  • resistencia al cortante (parte rosca y no rosca), tracción y combinación cortante + tracción

• Verificación de chapas de base y refuerzos en almas y alas:

  • verificación de las conexiones con base en el método T-Stub

  • resistencia a la flexión, compresión y tracción

  • proporciona recomendaciones de dimensión y posicionamiento según reglamentos

  • indicación del modo de rotura según el Eurocódigo 3

• Resistencia de la conexión considerando:

  • alma del pilar al cortante, compresión y tracción

  • ala del pilar a la flexión

  • alma y alas del pilar y viga a la compresión

  • alma de la viga a la tracción

  • afectación de las resistencias con introducción de refuerzos

  • hormigón o grout a la compresión en las conexiones con chapa de base a cimentaciones o losas

  • pernos de anclaje a tracción, cortante y aplastamiento para conexiones con chapas de base

  • resistencia de las soldaduras

  • combinación de momento en el plano, momento fuera del plano y esfuerzo axial para conexiones con perfiles tubulares

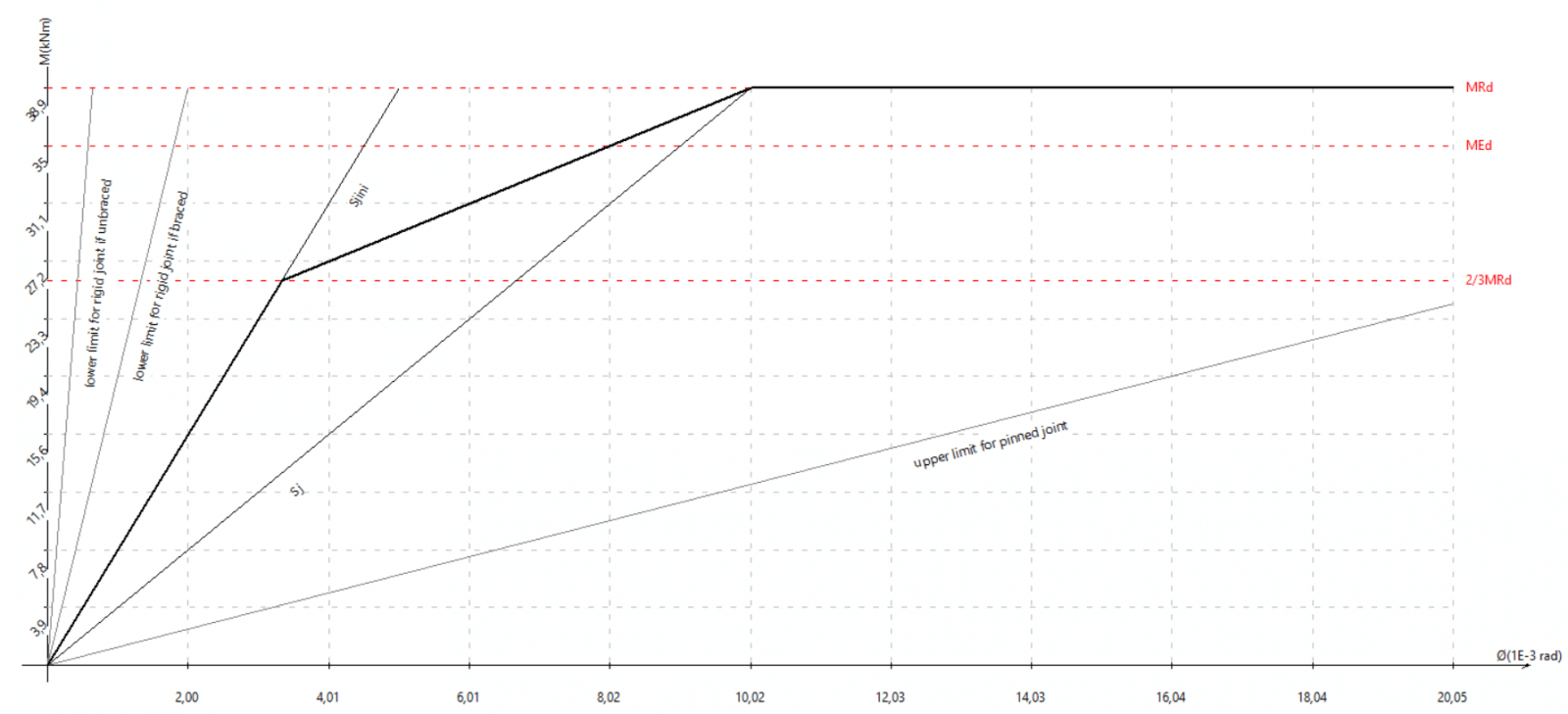

Rigidez de la conexión

Introducción de los esfuerzos en el conexión

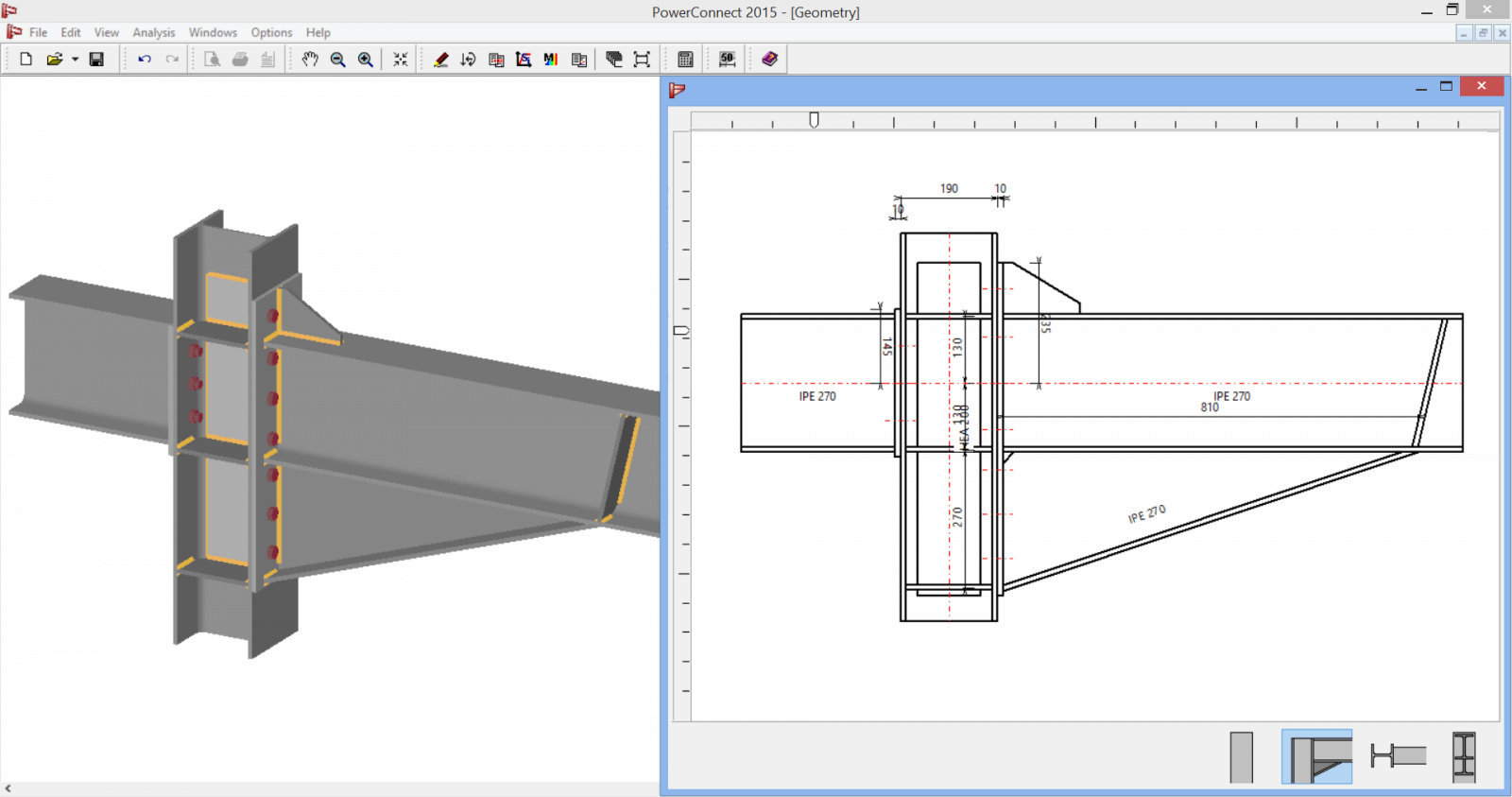

Dibujo y detalle de la conexión

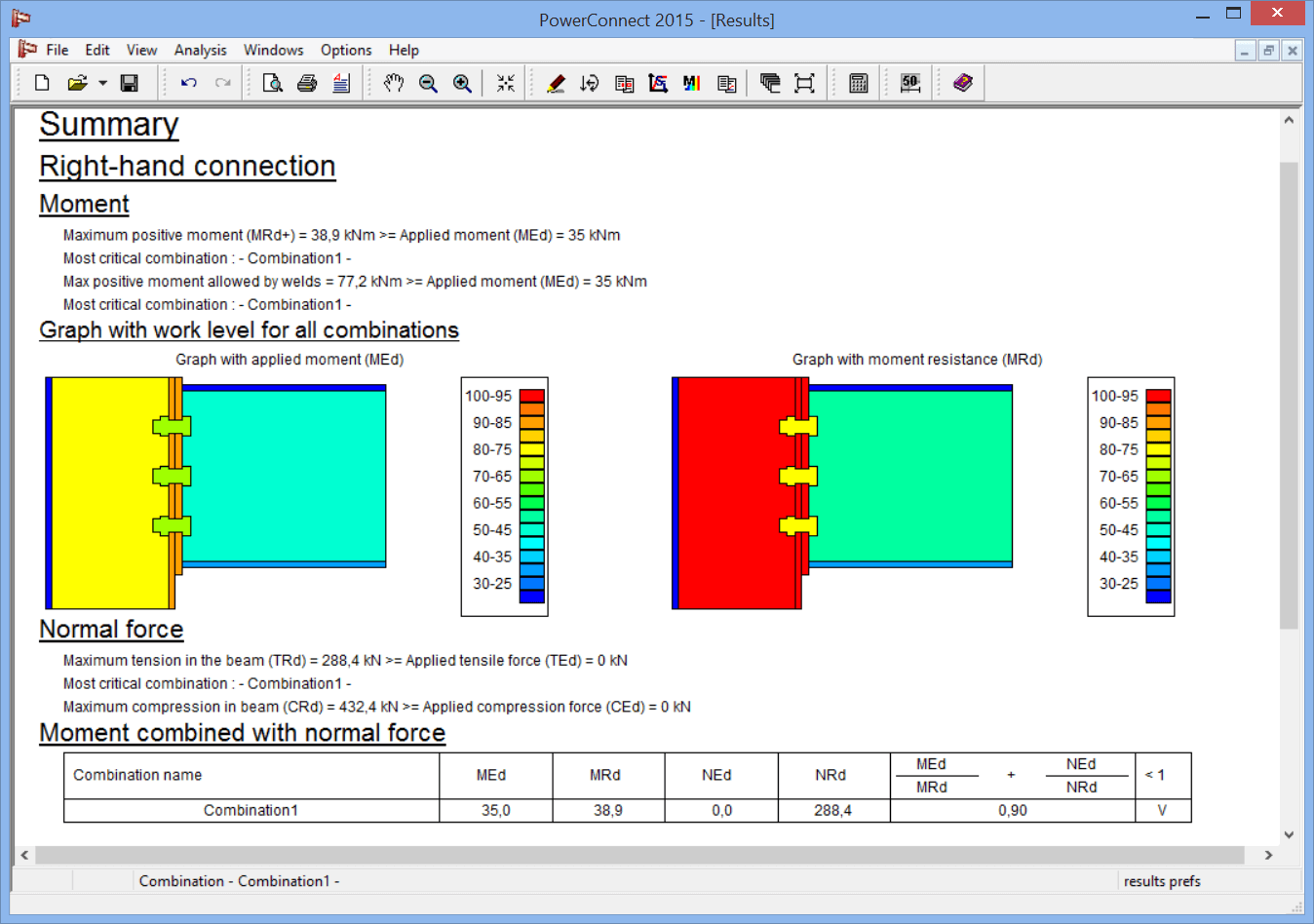

Reportes de cálculo

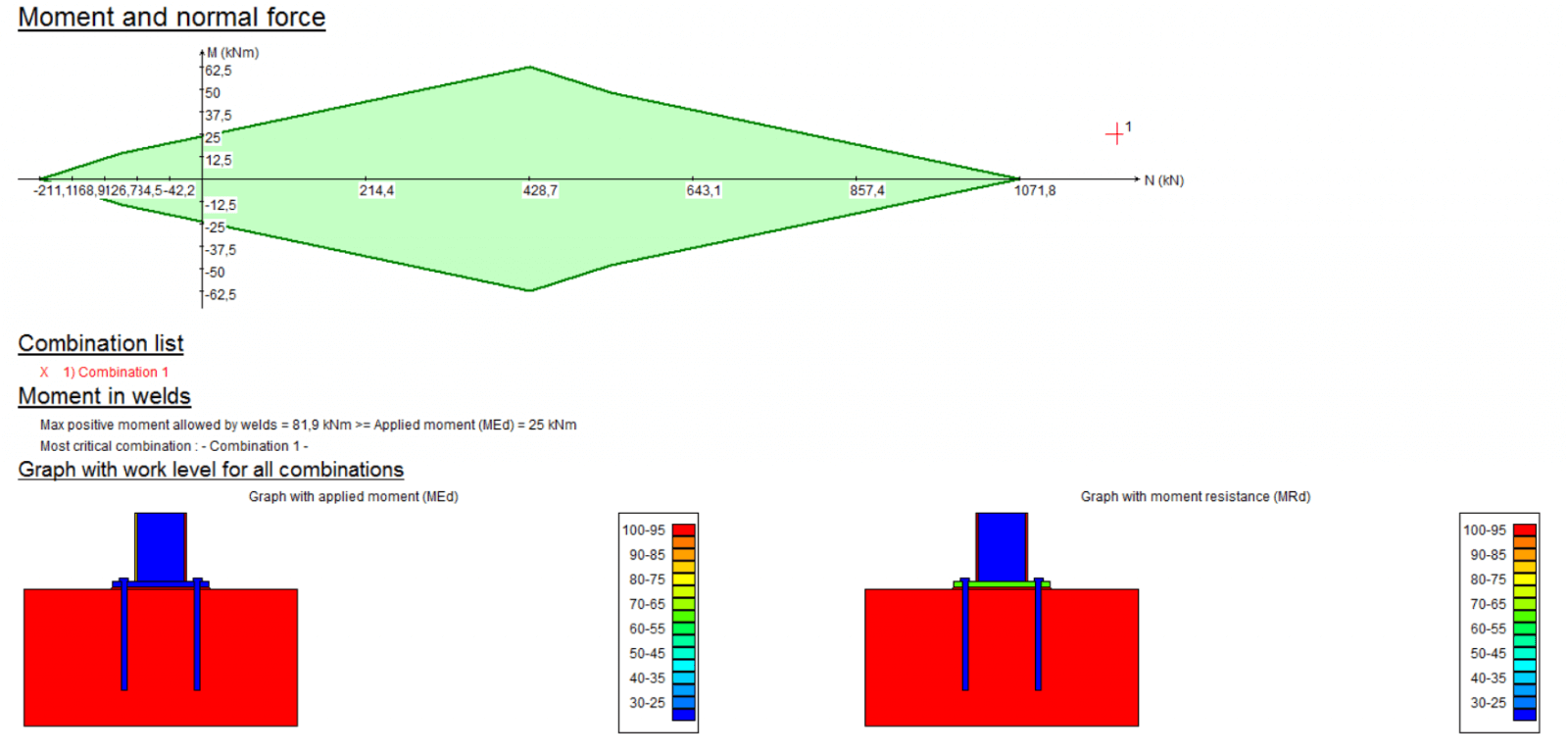

 Reportes de cálculo con curva de interacción
